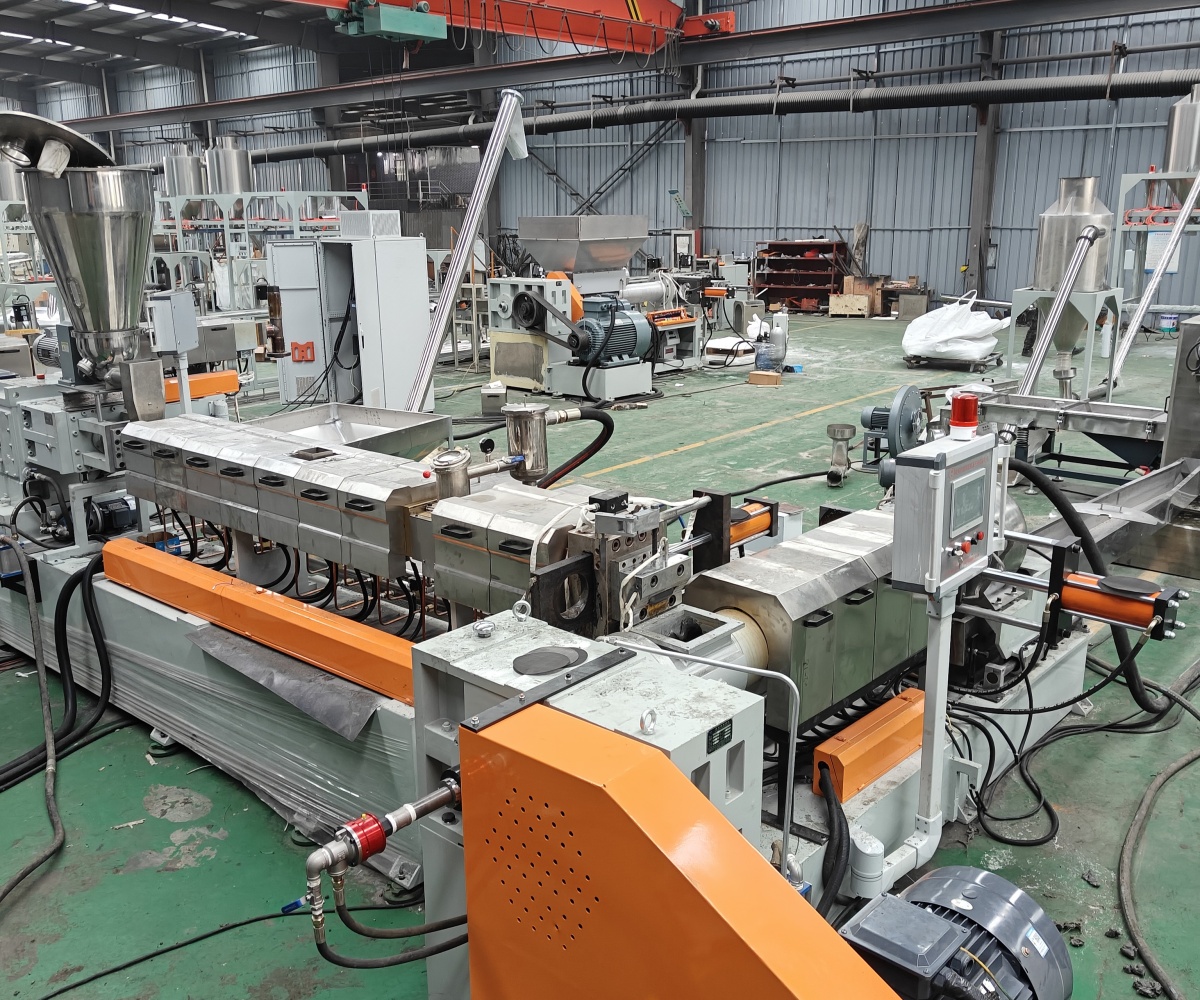

雙螺桿造粒機_雙螺桿造粒機_玖德隆機械有限公司JDL-85D雙螺桿水拉條機組一、系統機組技術參數 Ⅰ、機器顏色:主機為公司標色；電柜為電腦色  Ⅱ、造粒工藝：800升高混機-----加大緩存型螺旋上料機------雙螺桿式喂料——-JDL-85D雙螺桿擠出機---—液壓板式換網器——拉條機頭----4米不銹鋼水槽（2個）-----打水機-----吹干機----龍門切粒機-----2.5米振動篩------級旋風分離器------風冷成品料倉-------噸袋自動稱重系統-------主機采用：PLC控制 Ⅲ、作業物料：PP+10-15%碳酸鈣  產    量：1-1.2噸/小時（作業條件不同，產量稍有不同） （一）800升高混機 1）800升高混機，功率：110kw采用：“蒙特或杰特”永磁電機，比普通電機節能：10%-15% 變頻器采用：杰特或羅賓康變頻調速器 2）螺旋上料機，加大型，料斗能裝1.5鍋高混機料，螺旋上料機電機：1.5KW （二）雙螺桿喂料系統 1)雙螺桿喂料機； 電機功率：1.5kw；“杰特或羅賓康”變頻調速器； 2）料斗里面加V型攪拌,轉速：1-2轉/分鐘，電機功率：0.37KW （三） JDL-85D雙螺桿擠出機  1、D型高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：150#中負荷齒輪油（油品需客戶自購）  2. 減速箱冷卻系統；1）減速箱冷卻系統油泵功率：0.75kw；采用板式交換器一件，交換能力：3平方3、主機 1）交流電機；功率：250kw采用：“蒙特或杰特”永磁電機，比普通電機節能：10%-15% 變頻器采用：杰特或羅賓康變頻調速器4、螺桿: 1）直徑：φ81mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合； 2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；5、料筒 1）材質：45#鋼為基體，∞內孔采用優質雙合金整體襯套；共十一節，L=320mm/節，第一節筒體為進料筒體,第六筒體為自然排球課，第十節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻；2）加熱區段：進料區不加熱,其他采用優質鑄鋁或2紅外線加熱器,第:二三區功率加大6、水冷卻系統 1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式熱交換器2個,每個3平方  3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）假如不按照規定放防凍液,會導  致鋁制冷卻器漏水,不在保修內7.水循環真空泵，1）水循環真空泵功率：7.5KW,真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水； 2）不銹鋼冷卻水箱，水箱里面帶凈化功能（最新款） 8、液壓板式式換網 1）換網器，板式過濾自動換網器，流量截面為圓形；2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）9、機頭裝置：1) 熱電偶與壓力傳感器分開安裝，分別用于檢測溫度和壓力

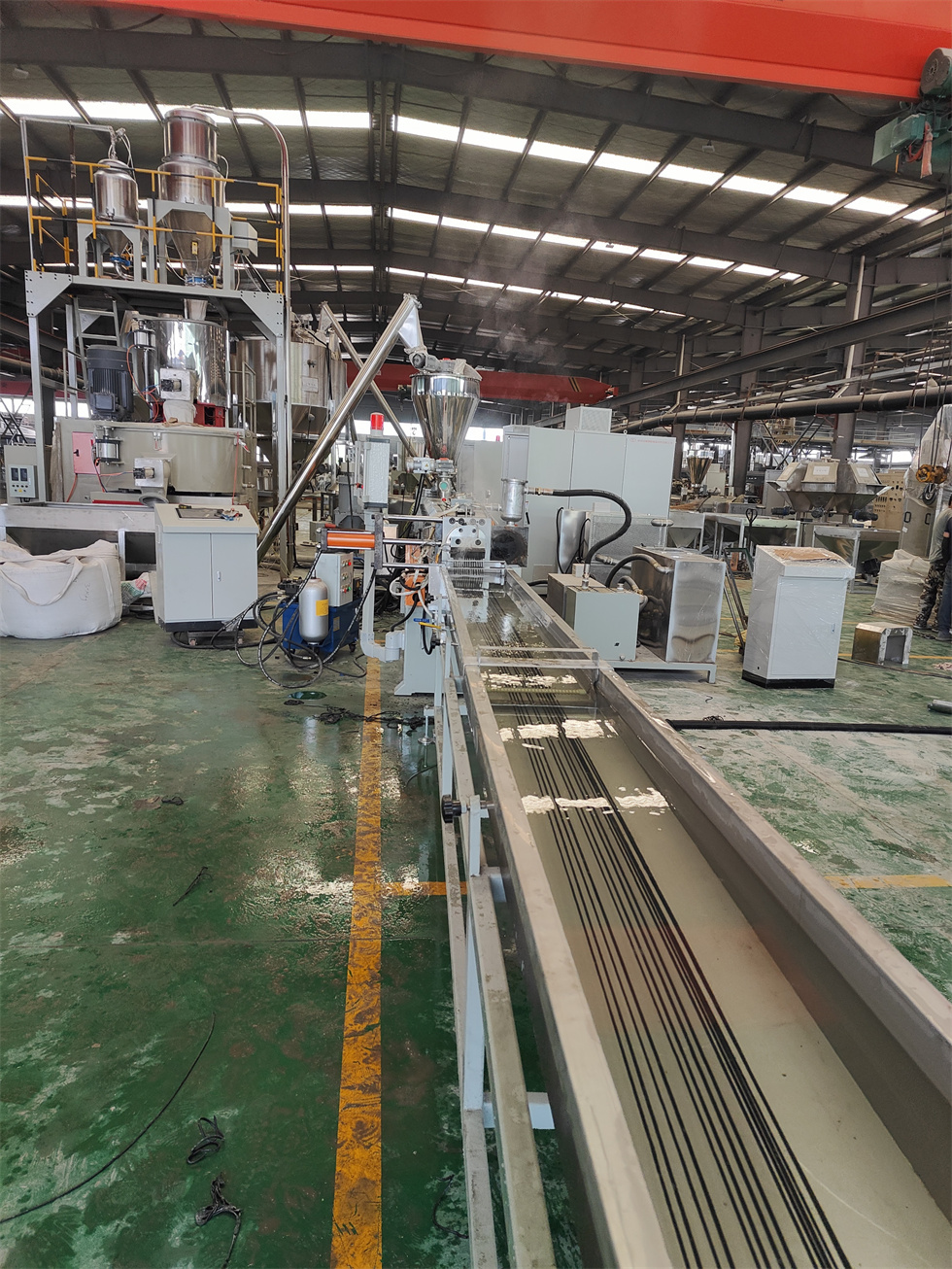

（四））水拉條輔機  1）水槽2臺：一臺，L=4米，加寬加深，槽體為不銹鋼材質；水槽與吸干機過度體一件；不銹鋼材質， 2）不銹鋼打水機一臺，電機功率：0.37KW   3）吹干機：二臺，功率3kw；與物料接觸件均為不銹鋼材質。4）龍門切粒機：壹臺，功率11kw，變頻調速；切粒機動刀刀口采用鎢鋼材質  5）加長振動篩：一臺，L=2.5m，電機采用:震動專用電機;震動量可以調節大小:電機功率:0.55KW兩臺;振動篩篩網采用三層分離物料;大孔直徑φ8mm，小孔直徑φ2.5mm，不銹鋼材質， 6）一級旋風分離器：φ800mm，不銹鋼材質；一件；采用φ130mm不銹鋼管聯接；5.5kw物料輸送風機 7）風吹料倉：一套，1m³料倉一件，不銹鋼材質；采用φ130mm不銹鋼管聯接；4kw物料輸送風機。（五）噸袋自動稱量系統1）中間料倉一件，優質不銹鋼材質；自動稱料系統：1套，傳感器：大洋傳感器、 2) 高精度和準確性：能夠提供精確的重量測量，減少誤差。稱重系統達到設定重量后，閥門自動關閉，并報警，提醒工人過來更換噸袋  3）實時記錄每天生產數量，減速工人勞動強雙螺桿水下造粒代加工  http://www.duodaoshanghui.com/chanpinzhongxin/2022-09-17/248.html
